限位開關是什么？限位開關的工作原理

限位開關是什么？限位開關的工作原理

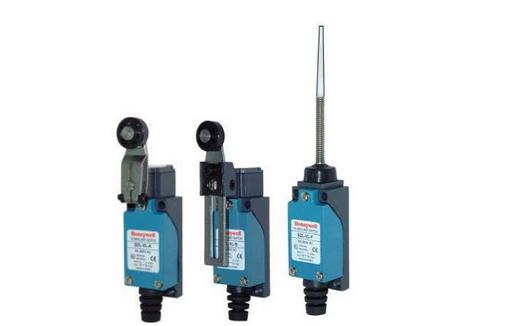

限位開關的簡介

限位開關又稱行程開關，可以安裝在相對靜止的物體（如固定架、門框等，簡稱靜物）上或者運動的物體（如行車、門等，簡稱動物）上。當動物接近靜物時，開關的連桿驅動開關的接點引起閉合的接點分?jǐn)嗷蛘邤嚅_的接點閉合。由開關接點開、合狀態的改變?nèi)タ刂齐娐泛碗姍C(jī)。

在實際生產中，將限位開關安裝在預先安排的位置，當裝于生產機械運動部件上的模塊撞擊行程開關時，限位開關的觸點動作，實現電路的切換。因此，行程開關是一種根據運動部件的行程位置而切換電路的電器，它的作用原理與按鈕類似。

限位開關廣泛用于各類機床和起重機械，用以控制其行程、進行終端限位保護。在電梯的控制電路中，還利用行程開關來控制開關轎門的速度、自動開關門的限位，轎廂的上、下限位保護。

限位開關的工作原理

限位開關就是用以限定機械設備的運動極限位置的電氣開關。限位開關有接觸式的和非接觸式的。接觸式的比較直觀，機械設備的運動部件上，安裝上行程開關，與其相對運動的固定點上安裝極限位置的擋塊，或者是相反安裝位置。當行程開關的機械觸頭碰上擋塊時，切斷了（或改變了）控制電路，機械就停止運行或改變運行。由于機械的慣性運動，這種行程開關有一定的“超行程”以保護開關不受損壞。非接觸式的形式很多，常見的有干簧管、光電式、感應式等，這幾種形式在電梯中都能夠見到。當然還有更多的先進形式。

限位開關是一種常用的小電流主令電器。利用生產機械運動部件的碰撞使其觸頭動作來實現接通或分?jǐn)嗫刂齐娐罚_(dá)到一定的控制目的。通常，這類開關被用來限制機械運動的位置或行程，使運動機械按一定位置或行程自動停止、反向運動、變速運動或自動往返運動等。

在電氣控制系統中，限位開關的作用是實現順序控制、定位控制和位置狀態的檢測。用于控制機械設備的行程及限位保護。構造：由操作頭、觸點系統和外殼組成。
