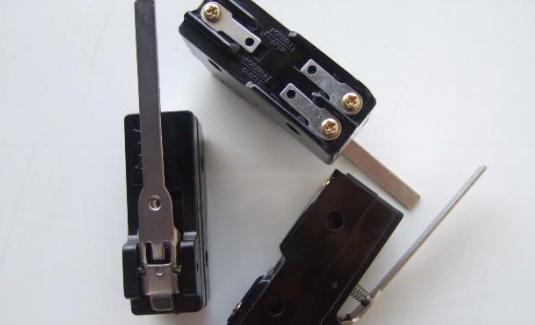

微動開關的簡介

微動開關是具有微小接點間隔和快動機構，用規定的行程和規定的力進行開關動動作的接點機構，用外殼覆蓋，其外部有驅動桿的一種開關，因?yàn)槠溟_關的觸點間距比較小，故名微動開關，又叫靈敏開關。電氣文字符號為：SM。

微動開關的種類繁多，內部結構有成百上千種，按體積分有普通型、小型、超小型；按防護性能分，有防水型、防塵型、防爆型；按分?jǐn)嘈问椒?，有單?lián)型、雙聯型、多連型。還有一種強斷開微動開關（當開關的簧片不起作用的時候，外力也能使開關斷開）；按分?jǐn)嗄芰Ψ?，有普通型、直流型、微電流型、大電流型。按使用環境分，有普通型、耐高溫型（250℃）、超耐高溫陶瓷型（400℃）。

微動開關一般以無輔助按壓附件為基本型式，并且派生出小行程式、大行程式。根據需要可加入不同輔助按壓輔件，根據加入的不同的按壓輔件開關可分為按鈕式、簧片滾輪式、杠桿滾輪式、短動臂式、長動臂式等各種形式。

微動開關在需頻繁換接電路的設備中進行自動控制及安全保護等，廣泛應用在電子設備、儀器儀表、礦山、電力系統、家用電器、電器設備，以及航天、航空、艦船、導彈、坦克等軍事領域，已經廣泛應用于以上領域，開關雖小，但起著不可替代的作用。

微動開關的工作原理

外機械力通過傳動元件（按銷、按鈕、杠桿、滾輪等）將力作用于動作簧片上，當動作簧片位移到臨界點時產生瞬時動作，使動作簧片末端的動觸點與定觸點快速接通或斷開。

當傳動元件上的作用力移去后，動作簧片產生反向動作力，當傳動元件反向行程達到簧片的動作臨界點后，瞬時完成反向動作。微動開關的觸點間距孝動作行程短、按動力孝通斷迅速。其動觸點的動作速度與傳動元件動作速度無關。

微動開關具有微小接點間隔和速動機構，用規定的行程和力進行開關動作的接點機構，被外殼覆蓋，其外部有傳動器，且外形較小。微動開關由5個大類的構成要素組成。

微動開關用于多方面，如電腦鼠標、汽車鼠標器、汽車電子產品、通訊設備、軍工產品，測試儀器、燃?xì)鉄崴?、煤氣灶、小家電、微波爐、電飯鍋、浮球設備配套、醫療器械、樓宇自動化、電動工具及一般電氣和無線電設備、24小時定時器等。

微動開關怎么拆？

微動開關是具有微小接點間隔和快動機構，用規定的行程和規定的力進行開關動動作的接點機構，用外殼覆蓋，其外部有驅動桿的一種開關，因?yàn)槠溟_關的觸點間距比較小，故名微動開關，又叫靈敏開關。

用電烙鐵和錫絲，把微動開關后面的三個腳都連起來，這樣再次加熱時，那些錫就可以同時受熱，達到一起熔化的目的，連好錫后，稍停小會，然后用金鑷子加住微動開關上方，再次加熱后面那三個腳的焊點，可以稍微橫向移動烙鐵頭，三個腳的錫都熔化之后，輕輕向微動開關前面彎一點，使微動開關后面的三個腳抬高0.3MM左右，但不要力度過大，然后快速依次反復加熱微動開關前面的兩個焊點，趁焊點熔了之后，向微動開關后面方向，稍微彎一點角度，使微動開關前面的兩個腳剛好與焊盤脫離，力度，要輕，最后加熱后面的三個腳焊點，向前彎一些角度，微動開關拆下就可以順利取下來了。
